Kako pravilno uporabljati plin pri laserskem varjenju

Pri laserskem varjenju bo zaščitni plin vplival na oblikovanje zvara, kakovost zvara, globino in širino zvara. V večini primerov ima vpihovanje zaščitnega plina pozitiven učinek na zvar, lahko pa tudi škodljiv učinek.

1. Pravilno vpihovanje zaščitnega plina bo učinkovito zaščitilo zvarni bazen in zmanjšalo ali celo preprečilo oksidacijo.

2. Pravilno pihanje zaščitnega plina lahko učinkovito zmanjša brizganje, ki nastane med postopkom varjenja.

3. Pravilno pihanje zaščitnega plina lahko spodbuja enakomerno širjenje zvarnega bazena med strjevanjem, tako da je oblikovanje zvara enakomerno in lepo.

4. Pravilno pihanje zaščitnega plina lahko učinkovito zmanjša zaščitni učinek oblaka kovinske pare ali plazemskega oblaka na laser in poveča učinkovito stopnjo izkoriščenosti laserja.

5. Pravilno pihanje zaščitnega plina lahko učinkovito zmanjša poroznost zvara.

Če so vrsta plina, pretok plina in način vbrizgavanja pravilno izbrani, je mogoče doseči idealen učinek.

Nepravilna uporaba zaščitnega plina pa ima lahko tudi škodljive učinke na varjenje.

Nepravilna uporaba zaščitnega plina pa ima lahko tudi škodljive učinke na varjenje.

1. Nepravilno vpihovanje zaščitnega plina lahko povzroči poslabšanje zvara.

2. Izbira napačne vrste plina lahko povzroči razpoke v zvaru in lahko povzroči tudi zmanjšanje mehanskih lastnosti zvara.

3. Izbira napačnega plina za vpihovanje Hitrost pretoka lahko povzroči resnejšo oksidacijo zvara (ne glede na to, ali je stopnja pretoka prevelika ali premajhna) in lahko povzroči tudi resne motnje kovine zvarnega bazena zaradi zunanjih sil, kar povzroči pri zlomu zvara ali neenakomerni tvorbi.

4. Izberite napačno metodo vbrizgavanja plina. To bo povzročilo, da zvar ne bo imel zaščitnega učinka ali celo v bistvu ne bo imel zaščitnega učinka ali bo negativno vplival na obliko zvara.

5. Vpihovanje zaščitnega plina bo imelo določen vpliv na preboj zvara, zlasti pri varjenju tankih plošč bo zmanjšalo globino varjenja. Globoka penetracija šiva.

Običajno uporabljeni zaščitni plini za lasersko varjenje vključujejo predvsem N2, Ar in He. Njihove fizikalne in kemijske lastnosti so različne, zato so različni tudi njihovi učinki na zvare.

1. Dušik (N2)

Ionizacijska energija N2 je zmerna, višja od Ar in nižja od He. Stopnja ionizacije pod delovanjem laserja je povprečna, kar lahko bolje zmanjša nastajanje plazemskega oblaka in s tem poveča učinkovit izkoristek laserja. Dušik lahko kemično reagira z aluminijevimi zlitinami in ogljikovim jeklom pri določeni temperaturi, da proizvede nitride, ki bo povečala krhkost zvara in zmanjšala žilavost, kar bo bolj negativno vplivalo na mehanske lastnosti zvara. , zato ni priporočljivo uporabljati dušika za zaščito zvarov aluminijevih zlitin in ogljikovega jekla.

Nitrid, ki nastane s kemično reakcijo med dušikom in nerjavnim jeklom, lahko izboljša trdnost zvarnega spoja in pomaga izboljšati mehanske lastnosti zvara. Zato lahko dušik uporabljamo kot zaščitni plin pri varjenju nerjavnega jekla.

2. Argon

Ar ima relativno nizko ionizacijsko energijo in visoko stopnjo ionizacije pod delovanjem laserja, kar ne prispeva k nadzoru nastajanja plazemskih oblakov in bo imelo določen vpliv na učinkovito uporabo laserja. Vendar je aktivnost Ar zelo nizka in težko kemično reagira z običajnimi kovinami. reakcija, stroški Ar pa niso visoki. Poleg tega je gostota Ar sorazmerno velika, kar je ugodno za pogrezanje na vrh zvarnega bazena in lahko bolje zaščiti zvarni bazen, tako da se lahko uporablja kot običajen zaščitni plin.

3. Helij

Ima največjo ionizacijsko energijo, stopnja ionizacije pod delovanjem laserja pa je zelo nizka. Lahko dobro nadzoruje nastanek plazemskih oblakov. Laser lahko dobro deluje na kovine. Javni račun WeChat: mikro varilec in He aktivnost je zelo nizka in v bistvu ni škodljiva. Kemično reagira s kovino in je dober zaščitni plin za varjenje. Vendar pa je cena He previsoka in ta plin se na splošno ne uporablja v izdelkih za množično proizvodnjo. Na splošno se uporablja za znanstvene raziskave ali izdelke z zelo visoko dodano vrednostjo.

Trenutno obstajata dva glavna načina vpiha zaščitnega plina: Eden je stransko vpihovanje zaščitnega plina. Drugi je koaksialni zaščitni plin.

Konkretna izbira med obema metodama pihanja je odvisna od celovitih premislekov. Na splošno je priporočljiva uporaba metode stranskega vpihovanja zaščitnega plina.

Najprej je treba pojasniti, da je tako imenovana "oksidacija" zvara le splošno ime. Teoretično se nanaša na kemično reakcijo med zvarom in škodljivimi sestavinami v zraku, kar ima za posledico poslabšanje kakovosti zvara. Običajno je zvar oksidiran pri določeni temperaturi. Kemično reagira s kisikom, dušikom, vodikom itd. v zraku.

Da bi preprečili "oksidacijo" zvara, je treba zmanjšati ali preprečiti stik takšnih škodljivih komponent z zvarom pri visoki temperaturi, ki ni samo staljena kovina bazena, ampak celotno časovno obdobje od trenutka, ko je zvar zvarjen. talijo, dokler se staljena kovina bazena ne strdi in se njena temperatura zniža pod določeno temperaturo.

Na primer, varjenje titanove zlitine, ko lahko temperatura nad 300 stopinj C hitro absorbira vodik, nad 450 stopinj C lahko hitro absorbira kisik, nad 600 stopinj C lahko hitro absorbira dušik, tako da zvar titanove zlitine po strjevanju in temperatura zniža pod 300 stopinj C na tej stopnji mora biti učinkovita zaščita, sicer bo "oksidiralo".

Iz zgornjega opisa ni težko razbrati, da mora vpihani zaščitni plin ne samo pravočasno zaščititi zvarnega bazena, ampak mora zaščititi tudi ravnokar strjeno območje, ki je bilo zvarjeno. Zato se na splošno uporablja zaščitni plin s stranskim pihanjem, prikazan na sliki 1, ker je zaščita na ta način širša od zaščite koaksialne zaščite na sliki 2. Še posebej ima boljšo zaščito za območje, kjer se je zvar pravkar strdil. .

Stransko pihanje s stransko gredjo Za inženirske aplikacije vsi izdelki ne morejo uporabljati zaščitnega plina s stranskim pihanjem s stransko gredjo. Za nekatere posebne izdelke je mogoče uporabiti samo koaksialni zaščitni plin. Posebne zahteve je treba določiti iz strukture izdelka in oblike spoja. Ciljna selekcija.

1. linijsko varjenje

Oblika zvarnega šiva izdelka je linearna, oblika spoja pa je lahko sočelni spoj, prekrivni spoj, notranji kotni spoj ali prekrivni varilni spoj. Za to vrsto izdelka je bolje uporabiti zaščitni plin s stranskim vpihovanjem.

2. Ravno zaprt zvar

Oblika zvara izdelka je zaprta oblika, kot je ravna krožna oblika, ravna poligonalna oblika, ravna večsegmentna linearna oblika itd. vse vrste izdelkov se uporabljajo, kot je prikazano na sliki 2. Boljša je metoda koaksialnega zaščitnega plina.

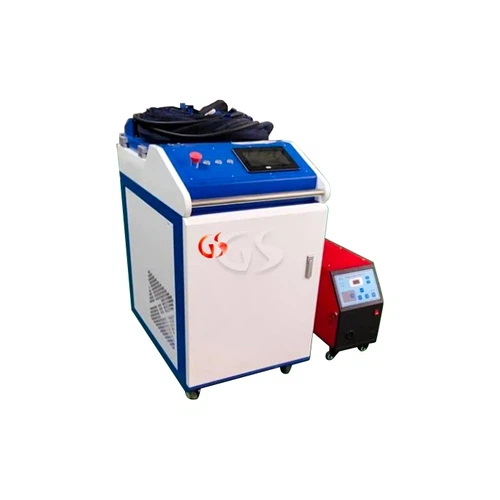

Xi'an Guosheng Laser Technology Co., Ltd. je visokotehnološko podjetje, specializirano za raziskave in razvoj, proizvodnjo in prodajo avtomatskega laserskega stroja za oblaganje, visokohitrostnega laserskega stroja za oblaganje, laserskega kalilnega stroja, laserskega varilnega stroja in opreme za lasersko 3D tiskanje. Naši izdelki so stroškovno učinkoviti in se prodajajo doma in v tujini. Če vas zanimajo naši izdelki, nas kontaktirajte na bob@gshenglaser.com.
