Po obdelavi obdelovanca je bil izveden test trdote LEEB, ki je preveril svojo površinsko trdoto pred oblikovalnimi specifikacijami. Metoda testiranja trdote LEEB, izbrana za svojo prenosljivost in primernost za meritve velikih obdelovanj na kraju samem, določa trdoto z merjenjem povratne hitrosti udarca, potem ko udari po površini obdelovanca. Preoblikovano odčitavanje trdote približno HRC61 je potrjeno skladnost z zahtevami za oblikovanje.
Kako preveriti površinske napake obdelovancev

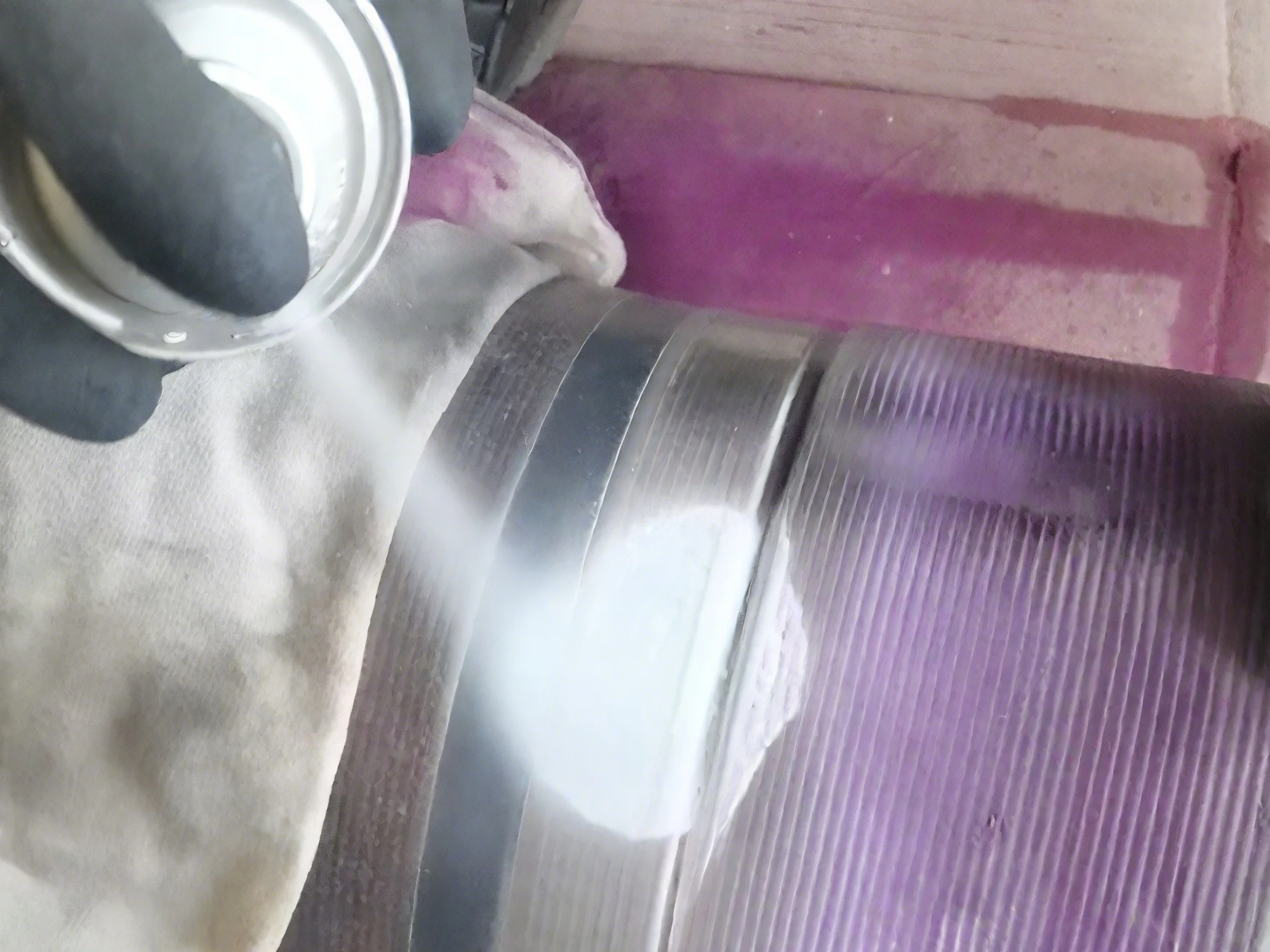

To, kar zdaj vidite, je obdelovanec po oblogi. Za bolj intuitivno prikazovanje površinskega stanja obdelovanca smo uporabili penetrant, specialno rdeče barvilo penetrant, ki se običajno uporablja pri nedestruktivnem testiranju. Kot lahko vidite, je v okviru njegovega delovanja nekaj drobnih razpok in pore na površini obdelovanca jasno vidne. Če se te napake ne obravnavajo pravočasno, lahko povzročijo, da se obdelovanca med uporabo lomi ali uhaja, kar vodi do resnih posledic.
Za merjenje debeline plasti obloge smo uporabili čeljust z natančnostjo 0,02 mm: najprej sta bili na preskusnem obdelovanju pred in po obdelavi opredeljeni dve merilni točki in zabeležene so bile ustrezne debeline; Debelina plasti obloge v vsakem merilnem položaju smo nato določili z izračunom razlike med debelino po obrezanju in pred obrezanjem. Ta meritev, ki je bila izvedena pri sobni temperaturi, je pokazala, da ima obdelovanca debelino 241 mm pred oblogo in 246 mm po obložitvi, pri čemer je 5 mm razlika, ki predstavlja debelino plasti plasti.
